sysproject — 单周期 CPU 设计实验报告

实验目的

  • 了解 CPU 设计的基本原理
  • 设计 CPU 数据通路
  • 为之后搭起单周期 CPU 打下基础
  • 结合上次实验中的数据通路模块，搭建单周期 CPU

实验环境

  • 操作系统：Windows 10+ 22H2（WSL2），Ubuntu 22.04+
  • 开发语言：Verilog，SystemVerilog
  • 仿真工具：Verilator v5.002
  • 综合工具：Vivado

实验过程

数据通路设计

我先按照实验一的要求，编写了各个部分的元器件，比如 cmp.sv、regfile.sv、alu.sv 等文件组件。

整体框架按五个阶段来搭：

  • IF 阶段：PC 模块负责取指令地址，通过 imem 端口从内存获取 32 位指令，传入 controller.sv。
  • ID 阶段：在 controller.sv 中解码指令，生成控制信号；寄存器堆读出操作数。控制单元我用了二段译码的方式：第一段根据 opcode 判断指令大类（R/I/S/B/U/J），第二段根据指令大类给各控制信号赋值。这样代码量少，后面改信号也方便。
  • EXE 阶段：编写 ALU.sv 和 CMP.sv 执行运算。ALU 根据 alu_op 做加减、移位、逻辑运算等；CMP 处理分支比较，输出 br_taken。Imm Gen 从指令中提取立即数。
  • MEM 阶段：编写 Data Package.sv、Data Mask、Data Truncation.sv 处理寄存器和内存之间的数据交互。Data Package 把数据按位宽打包对齐，Data Mask 生成字节掩码，Data Truncation 做读回数据的截断和符号扩展。
  • WB 阶段：通过 wb_sel 信号选择 ALU 结果、内存数据或 PC+4 写回寄存器堆。

整体上，各个阶段通过 Core.sv 串联起来，cosim_core_info 信号引出给 difftest 做差分对比。

9f6dbae7e3a6ff11a24a33480b6e0561

37e7eb5ffcd75e8246066ed5f2ba0c09

e47be83fd6886234af3c0bbef3c2bc86

仿真测试

在 project/include/initial_mem.vh 中把 FILE_PATH 改成测试 hex 文件的路径，然后在 src/project 下跑：

make TESTCASE=xxx   # 编译测试样例
make verilate        # 跑仿真
make wave            # 看波形

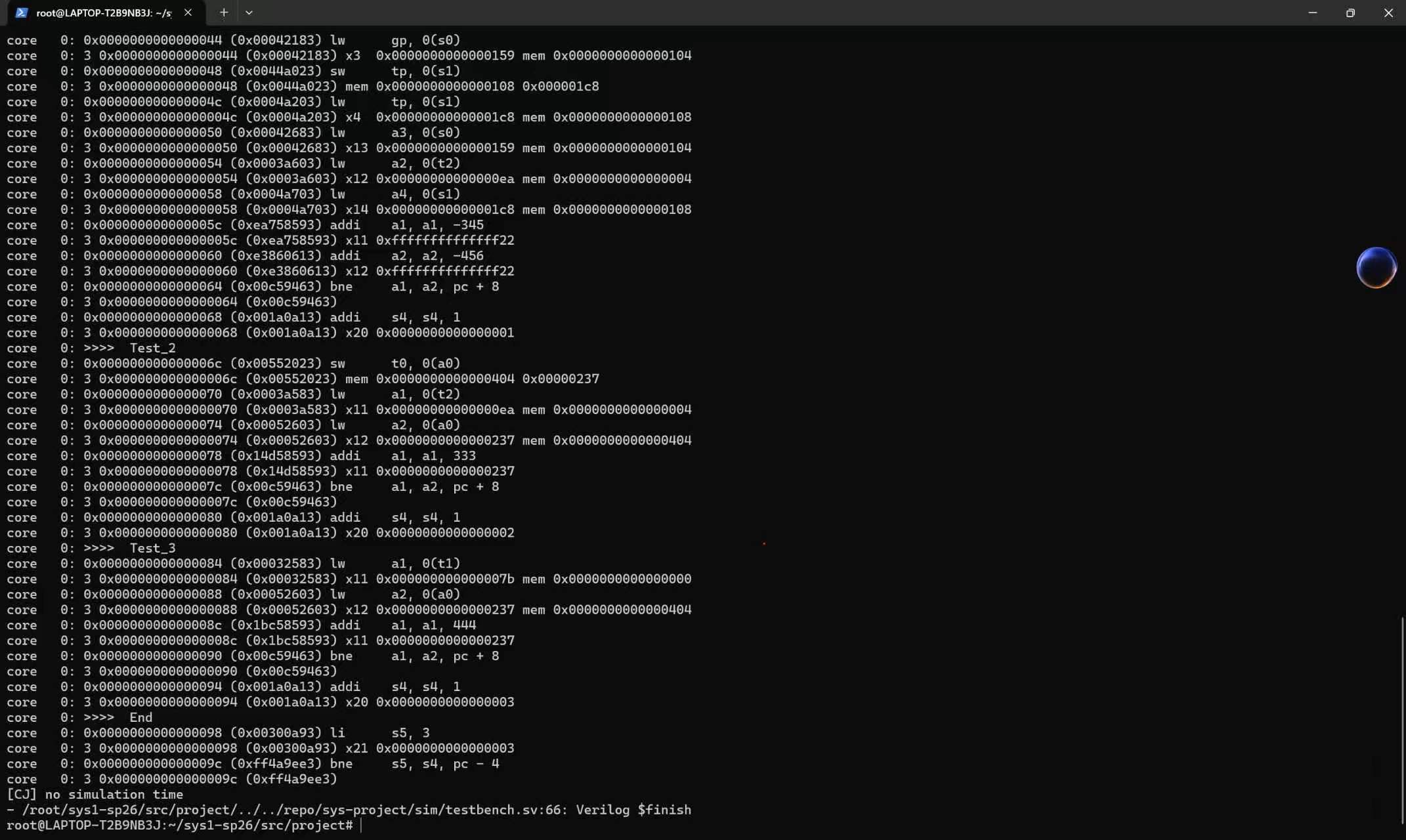

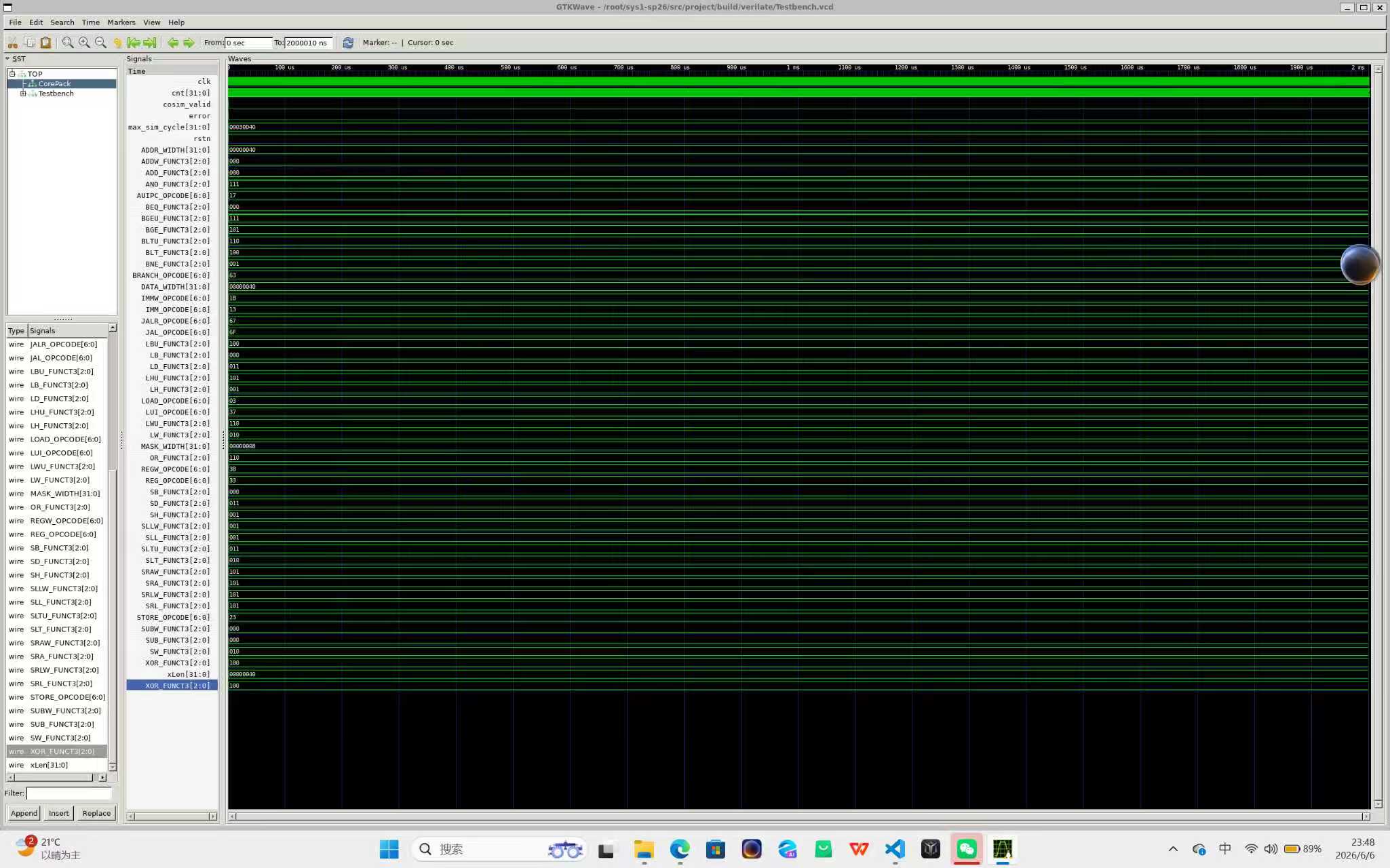

测试样例逐个过：先把 rtype 调通（R 型指令），然后 itype、stype、btype、utype、jtype、remain，最后 full 全指令测试跑通。碰到问题主要靠 gtkwave 看波形定位，大多是控制信号赋值的问题。

上板验证

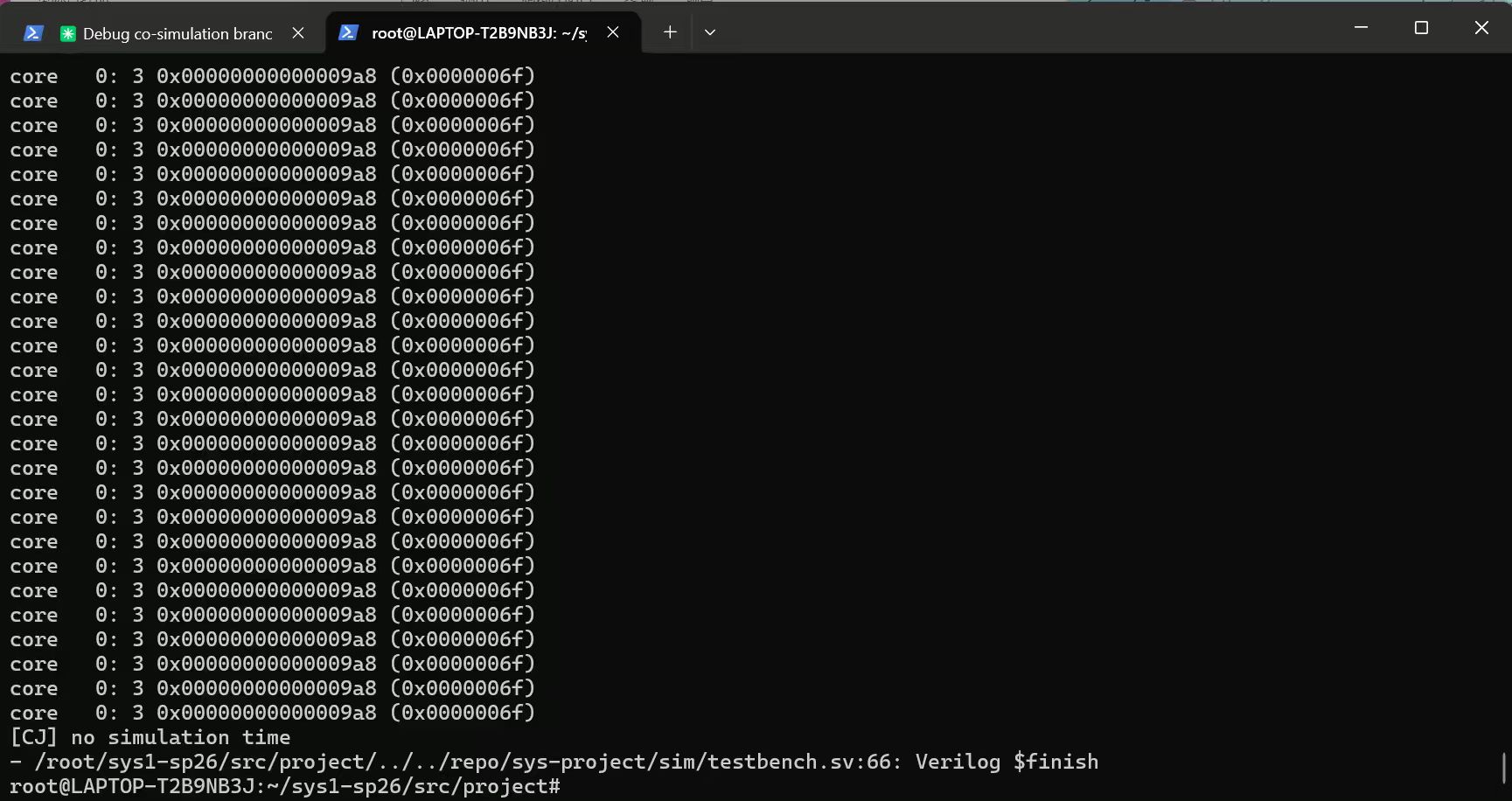

跑 make board_sim TESTCASE=full 生成下板用的 hex 文件，然后 make bitstream 生成 bit 流烧进 FPGA。上板后通过开关选监视信号，拨 switch[15] 进调试模式，按中央按钮单步执行。最后 pc 停在 0x9a8 死循环地址，说明全部指令正确跑完。

实验结果

  • 全部测试样例仿真通过（rtype / itype / stype / btype / utype / jtype / remain / full）
  • 上板验证通过，CPU 正确执行测试程序

心得体会

波形图是真的好用，一开始盯着代码看半天找不到 bug，打开 gtkwave 一条条对很快就定位了。二段译码比一段译码好维护太多了，中间改了几次控制信号都挺顺的。RV64I 部分指令和 RV32I 语义有区别（比如移位指令的范围），一开始没注意后来翻手册才发现，修了半天。整体框架的 difftest 很实用，Makefile 脚本也省了不少事。
